Tema 5
1.Conexiones
Los equipos informaticos tienen una serie de conexiones denominadas <<puertos>> que permiten al usuario conectar diferentes dispositivos hardware al equipo.
1.1Pines y contactos
La conexion entre puertos y conectores se realiza mediante la interconexion de los pines de ambos. Se denomina pin a cada una de las parillas metalicas de un conector y contacto a la conexion que se establece entre pares de pines del puerto con el conector.
1.2Formatos de conexion
Macho o male(M) se encuentran en los conecteros
Hembra o female (F) los pines en sentido de entrada
En general se establece una correspondencia directa entre un conector y un puerto no solo en cuanto a formato (hembra y macho) sino tambien en cuanto a numero de pines
1.3. Alargadores adaptadores y hubs
Ademas podemos encontrar cables alegadores aque disponen de dos conectores de mismo tipo ya seam M-M, M-F o F-F cuyo fin es proporcionar mas alcance a un puerto. Cuando los conectores de los dos extremos son de diferente tipo se denominan adaptadores.Un mismo cable puede proporcionar varios conectores en uno de los extremos deniminandose adaptador multiple o hub.
2.Tipos de conectores
2.1. DIN y Mini-DIN
Los conectores macho DIN tienen un extremo metalico circular con una pequeña muesca.Con el fin de ofrecer una unica posibilidad de conexion que protege una serie de pines que puede ir de 3 a 8
Una version reducida de este tipo de conectores son los Mini-DIN, mas pequeños de 3 a 9 pines circulares.
2.2. D-subminiature (D-sub)
Los conectores de tipo d-sub tienen un borde metalico en forma de «D» que recubre una serie de pines.
2.3.USB
Los conectores USB permiten conectar todo tipo de disposistivos al equipo. Los conectores macho USB tienen un borde metalico. Losconectores 2.0 consta de 4 pines.
2.4.Firewire
2.5.DVI
Los conectores DVI (Digital Visual Interface, o interfaz visual digital) tienen un borde metalico que recubre dos bloques de pines: el primero, cuenta con 24 pines distribuidos en 3 filas de 8 y el segundo de 5 pines uno de ellos con forma alargada.
2.6.HDMI
19 pines en dos filas de 9 y 10 pines fines multimedia.
2.7. RCA
El conector RCA tiene un extremo metalico circular que pritege un pin central. Hay diferentes tipos de RCA en por lo que se utilizan colores para distinguirlos. Esta destinado a la trasmision de video y audio.
2.8.Jack
Hay varios tipos de conectores Jack macho cada uno de los cuales tiene u diametro especifico. Todosellos disponen de una punta con anillos aislantes, que dividen el conector en diferentes zonas, cada una de las cuales envia un tipo de señal. Estan destinados a la trasmision de sonido en forma analogico
4.El puerto USB
USB puerto serie universal interconexion de multitud de dispositivos al ordenador, gracias a su bajo coste y a las caracteristicas que ofrece.
Las conexiones USB disponen de 4pines dos destinados al flujo de datos otro destinado a la alimentacion electrica y el ultimo a la conexion a masa;
Version 2.0: con velocidad superior a la anterior.
Version 3.0: que alcanza hasta diez veces mas de velocidad que la version 2.0
Versión 3.1: que permite trasmitir energía y funciona a 10 Gbps.
5.1. El puerto serie
El puerto serie, también conocido como puerto COM, se emplea generalmente en las comunicaciones. Utiliza una conexión D-Sub.
Es un puerto macho con dos filas de 5 y 4 pines, suele ser de color azul. La transmisión a través de este puerto realiza en serie de 1 bit, sustituido por los puertos PS/2 y posteriormente por los USB.
5.2. El puerto paralelo
El puerto paralelo, al igual que de serie, es de comunicacines y utiliza una conexión D-Sub. El puerto tiene 25 pines hembra distribuidos en dos filas de 13 y 12.
La transmisión a través de este puerto se realiza de forma paralela de 1 byte. Convencionalmente, este puerto se ha destinado a la conexión de la impresora o el escáner al equipo, aunque también se ha visto desplazado por la aparición del USB.
El puerto PS/2 es un Mini-Din de 6 pines que está destinado a la conexión del teclado y el ratón.
Antiguamente solía ofrecerse por duplicado en las placa base. El uso generalizado de conexiones USb para ratón y teclado hecho que estas conexiones estén en desuso, actuales en la placa solo aparece una, sinedo ambivalente para ratón y teclado .
Pueden encontrarse pequeños adaptadores con conector macho PS/2 y hembra USb para conectar un teclado o un ratón USB.
El puerto firewire es también conocido como IEEE 1394 o como Puerto Serie de Altas Prestaciones. Es uno de los estándares de comunicaciones de alta velocidad más utilizado para los dispositivos multimedia: teléfonos móviles,cámaras.
Soporta plug-and-play y tiene unas posibilidades muy positivas a las del USB. Firewire permite la conexión de hasta 63 dispositivos, aunque no se recomienda superar las 16 conexiones para evitar la situación de la linea de comunicación.
2.2. D-subminiature (D-sub)
Los conectores de tipo d-sub tienen un borde metalico en forma de «D» que recubre una serie de pines.
2.3.USB
Los conectores USB permiten conectar todo tipo de disposistivos al equipo. Los conectores macho USB tienen un borde metalico. Losconectores 2.0 consta de 4 pines.
2.4.Firewire
2.5.DVI
Los conectores DVI (Digital Visual Interface, o interfaz visual digital) tienen un borde metalico que recubre dos bloques de pines: el primero, cuenta con 24 pines distribuidos en 3 filas de 8 y el segundo de 5 pines uno de ellos con forma alargada.
2.6.HDMI
19 pines en dos filas de 9 y 10 pines fines multimedia.
2.7. RCA
El conector RCA tiene un extremo metalico circular que pritege un pin central. Hay diferentes tipos de RCA en por lo que se utilizan colores para distinguirlos. Esta destinado a la trasmision de video y audio.
2.8.Jack
Hay varios tipos de conectores Jack macho cada uno de los cuales tiene u diametro especifico. Todosellos disponen de una punta con anillos aislantes, que dividen el conector en diferentes zonas, cada una de las cuales envia un tipo de señal. Estan destinados a la trasmision de sonido en forma analogico
4.El puerto USB
USB puerto serie universal interconexion de multitud de dispositivos al ordenador, gracias a su bajo coste y a las caracteristicas que ofrece.
Las conexiones USB disponen de 4pines dos destinados al flujo de datos otro destinado a la alimentacion electrica y el ultimo a la conexion a masa;
Version 2.0: con velocidad superior a la anterior.
Version 3.0: que alcanza hasta diez veces mas de velocidad que la version 2.0
Versión 3.1: que permite trasmitir energía y funciona a 10 Gbps.
5. Los puertos serie y paralelo
5.1. El puerto serie
El puerto serie, también conocido como puerto COM, se emplea generalmente en las comunicaciones. Utiliza una conexión D-Sub.
Es un puerto macho con dos filas de 5 y 4 pines, suele ser de color azul. La transmisión a través de este puerto realiza en serie de 1 bit, sustituido por los puertos PS/2 y posteriormente por los USB.
5.2. El puerto paralelo
El puerto paralelo, al igual que de serie, es de comunicacines y utiliza una conexión D-Sub. El puerto tiene 25 pines hembra distribuidos en dos filas de 13 y 12.
La transmisión a través de este puerto se realiza de forma paralela de 1 byte. Convencionalmente, este puerto se ha destinado a la conexión de la impresora o el escáner al equipo, aunque también se ha visto desplazado por la aparición del USB.
6. El puerto PS/2
El puerto PS/2 es un Mini-Din de 6 pines que está destinado a la conexión del teclado y el ratón.
Antiguamente solía ofrecerse por duplicado en las placa base. El uso generalizado de conexiones USb para ratón y teclado hecho que estas conexiones estén en desuso, actuales en la placa solo aparece una, sinedo ambivalente para ratón y teclado .
Pueden encontrarse pequeños adaptadores con conector macho PS/2 y hembra USb para conectar un teclado o un ratón USB.
7. El puerto Firewire
El puerto firewire es también conocido como IEEE 1394 o como Puerto Serie de Altas Prestaciones. Es uno de los estándares de comunicaciones de alta velocidad más utilizado para los dispositivos multimedia: teléfonos móviles,cámaras.
Soporta plug-and-play y tiene unas posibilidades muy positivas a las del USB. Firewire permite la conexión de hasta 63 dispositivos, aunque no se recomienda superar las 16 conexiones para evitar la situación de la linea de comunicación.
8. Los puertos para vídeo
8.1. El puerto VGA
El puerto VGA es el más común y se utiliza para dar salida a la señal de vídeo analógica, normalmente a través del monitor, mediante a la tarjeta gráfica.
Es de tipo D-Sub, con 15 pines dispuestos en tres filas. En los equipos portátiles este puerto también existe, aunque tenga integrada la pantalla. También se integra en portátiles, con la finalidad de compartir la pantalla con otro monitor adicional o un proyector.
8.2. El puerto DVI
El puerto DVI (Digital Visual Interface, interfaz visual digital), es una variante del VGA que da salida a la señal de vídeo digital. Está disponible en monitores modernos tipo LED, LCED, TFT,etc.
Tiene un numero de pines variables. Existe otro puerto digital y analógico llamado DVI M1-DA, esencialmente en proyectores multimedia y otro dispositivos de visualización.
La conexión M1-DA es compatible con VGA, DVI y HDMI para conexiones con ordenadores, reproductores de DVD, videoconsolas, home cinemas, etc.
8.3. El puerto HDMI
El puerto HDMI es un puerto que se utiliza tanto para vídeos con para audio y que ofrece señal de alta definición.
HDMI tipo A: es el modelo estándar.
HDMI tipo B: diseñado pero no comercializado.
HDMI tipo C: está orientado a dispositivos portátiles.
HDMI tipo D: soporte para 3D.
HDMI tipo E: es una conexión creada específicamente para los vehículos. Que tiene una carcasa para soportar las vibracione.
8.4. Los puertos RCA de vídeo
Se utilizan en la transmisión de la señal de vídeo analógica a un televisor, proyector o similar.
Típicamente es amarillo y también recibe el nombre de «video compuesto»
pues transmite la señal a través del único pin que tiene. Otra variante es «video compuestoc y en lugar de un cable, se utilizan tres.
8.5 El puerto S-Vídeo
Cumple la misma función que los RCA anteriores, pero con más calidad que el RCA amarillo.
9.1. El puerto Jack
El puerto Jack se utiliza para transportar la señal de audio analógica.
Consta de un único pin que divide en dos o más secciones mediante aros aislantes.
6,35 mm: es el conector de Jack original.
3,5 mm: es el modelo de Jack más utilizado en informática.
Este tipo de puertos se encuentra habitualmente en la tarjeta de sonido, y se puede acceder a ellos desde el panel de la placa base.
9.2. Los puertos RCA de audio
Los puertos RCA también pueden utilizarse en el transporte de la señal de audio, en este caso tanto analógica como digital.
9.3. El puerto MIDI
Las siglas MIDI (interfaz digital de instrumentos musicales). Se utiliza para conectar dispositivos MIDI: controladores, instrumentos musicales o secuenciadores entre otros.
Es de tipo DIN y consta de 4 pines protegidos por una carcasa metálica que lleva una muesca para orientar la conexión. La conexión MIDI solo funciona en un sentido, por lo que se diferencia entre quien envía la señal (maestro) y quien la recibe (esclavo). Mediante MIDI podemos sintetizar varios instrumentos
10.1 La conexión RJ-11
La conexión RJ-11 se utiliza para la transmisión de señal telefónica analógica.
Esta conexión utiliza dos hilos para transmitir la señal.
10.2 El puerto RJ-45
La conexión RJ-45 se utiliza para la transmisión de voz y datos, fundamentalmente en redesEthernet y RDSI.
Este puerto está presente en tarjetas de red, en rosetas de red, o en periférico de comunicaciones, router o un switch. Conector de 8 pines, la combinación de cables a este conector, en función del estándar.
Conexión directa para conectarlo a una roseta, o un periférico de comunicaciones.
Conexión cruzada para conectarlo directamente con otro ordenador.
10.3 Conectores BNC
Esta asociada a los cables de tipo coaxial, y comenzó a utilizarse en radiofrecuencia para pasar a formar parte de redes ethernet
10.4 Conectores de fibra óptica
Es uno de los medios de transmisión más utilizados en la actualidad. Consiste en la agrupación de varios hilos de material transparente, vidrio o plástico, a través de los cuales se trasmiten pulsos de luz que representan la información a enviar. Se pueden transmitir grandes cantidades de datos a largas distancias.
11.1 Wifi
El puerto Wifi también conocido como IEEE 802.11, por el estándar en el está basado.
La conexión Wifi necesita una antena que se conecta al equipo través de un puerto coaxial de una tarjeta de red o bien puede estar integrada en un dispositivo USB.
La conexión WIFI convencional necesita disponer de un punto intermedio para gestionar su conexión con otro equipo.
11.2 Bluetooth
Bluetooth ofrece la posibilidad de establecer comunicación sin cables a diferentes dispositivos: ratones, teclados, impresoras, teléfonos móviles, etc. Utiliza la comunicación vía radio frecuencia de 2,4 GHz y tiene un alcanze variable, en función a la clase:
Clase 1: hasta 30 m
Clase 2: hasta 10 m
Clase 3: hasta 1 m
No hay un conector específico para este tipo de dispositivo: en portátiles suele estas incluido en la propia placa base, mientras que externamente va integrado en tarjetas PCMCIA o dispositivos USB.
Los conectores de alimentación proporcionan corriente a la placa y a los elementos auxiliares que se encuentran conectados en ella.
Conectores para placas AT: Ésta en desuso
Conectores para placas ATX: podemos encontrar diferentes variantes para la alimentación de este tipo de placas.
Conector Moles 4p: destinado a la fuente de alimentación.
Conectores de audio externos: permiten recibir la señal de audio de dispositivos externos.
Conectores asociados tanto a los puertos SCSI como ATA (o IDE) de la placa base.
Conector IDE 40p: conector hembra de 39 o 40 pines distribuidos en dos filas recubiertos con una carcasa de plástico.
Conector IDE 44p (mini IDE): ordenadores portátiles, pero esta en desuso.
Conector IDE 34p: Orientado a las disqueteras ha caído en desuso.
Conector SATA: existen dos tipos de puertos y conectores de este tipo: en forma de I o en forma de L. Disponen de 7 pines recubiertos por un plástico que les protege.
El puerto VGA es el más común y se utiliza para dar salida a la señal de vídeo analógica, normalmente a través del monitor, mediante a la tarjeta gráfica.
Es de tipo D-Sub, con 15 pines dispuestos en tres filas. En los equipos portátiles este puerto también existe, aunque tenga integrada la pantalla. También se integra en portátiles, con la finalidad de compartir la pantalla con otro monitor adicional o un proyector.
8.2. El puerto DVI
El puerto DVI (Digital Visual Interface, interfaz visual digital), es una variante del VGA que da salida a la señal de vídeo digital. Está disponible en monitores modernos tipo LED, LCED, TFT,etc.
Tiene un numero de pines variables. Existe otro puerto digital y analógico llamado DVI M1-DA, esencialmente en proyectores multimedia y otro dispositivos de visualización.
La conexión M1-DA es compatible con VGA, DVI y HDMI para conexiones con ordenadores, reproductores de DVD, videoconsolas, home cinemas, etc.
8.3. El puerto HDMI
El puerto HDMI es un puerto que se utiliza tanto para vídeos con para audio y que ofrece señal de alta definición.
HDMI tipo A: es el modelo estándar.
HDMI tipo B: diseñado pero no comercializado.
HDMI tipo C: está orientado a dispositivos portátiles.
HDMI tipo D: soporte para 3D.

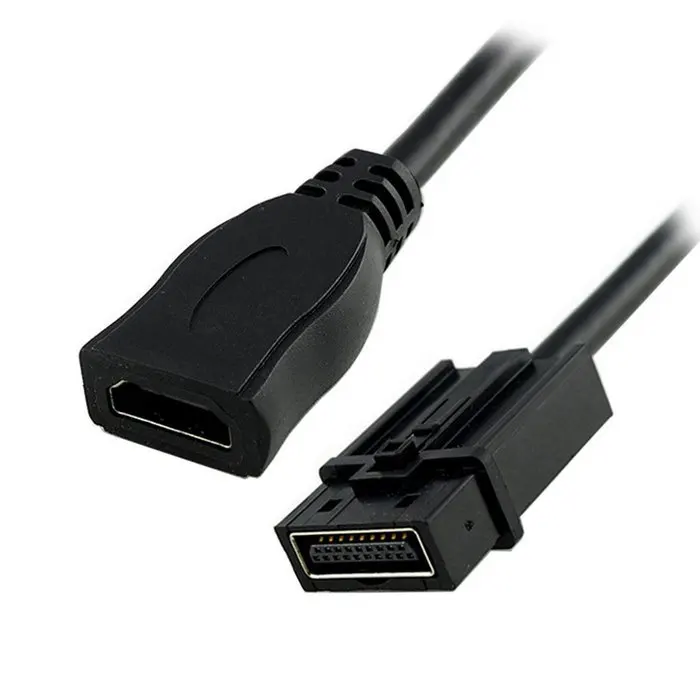

HDMI tipo E: es una conexión creada específicamente para los vehículos. Que tiene una carcasa para soportar las vibracione.
8.4. Los puertos RCA de vídeo
Se utilizan en la transmisión de la señal de vídeo analógica a un televisor, proyector o similar.
Típicamente es amarillo y también recibe el nombre de «video compuesto»
pues transmite la señal a través del único pin que tiene. Otra variante es «video compuestoc y en lugar de un cable, se utilizan tres.
8.5 El puerto S-Vídeo
Cumple la misma función que los RCA anteriores, pero con más calidad que el RCA amarillo.
9. Los puertos para audio
El puerto Jack se utiliza para transportar la señal de audio analógica.
Consta de un único pin que divide en dos o más secciones mediante aros aislantes.
6,35 mm: es el conector de Jack original.
3,5 mm: es el modelo de Jack más utilizado en informática.
- Estéreo: tiene dos aros aislantes.
- Mono: tiene un aro aislante.
Este tipo de puertos se encuentra habitualmente en la tarjeta de sonido, y se puede acceder a ellos desde el panel de la placa base.
9.2. Los puertos RCA de audio
Los puertos RCA también pueden utilizarse en el transporte de la señal de audio, en este caso tanto analógica como digital.
9.3. El puerto MIDI
Las siglas MIDI (interfaz digital de instrumentos musicales). Se utiliza para conectar dispositivos MIDI: controladores, instrumentos musicales o secuenciadores entre otros.
Es de tipo DIN y consta de 4 pines protegidos por una carcasa metálica que lleva una muesca para orientar la conexión. La conexión MIDI solo funciona en un sentido, por lo que se diferencia entre quien envía la señal (maestro) y quien la recibe (esclavo). Mediante MIDI podemos sintetizar varios instrumentos
10.Los puertos apra comunicaciones
cableadas
cableadas
10.1 La conexión RJ-11
La conexión RJ-11 se utiliza para la transmisión de señal telefónica analógica.
Esta conexión utiliza dos hilos para transmitir la señal.
10.2 El puerto RJ-45
La conexión RJ-45 se utiliza para la transmisión de voz y datos, fundamentalmente en redesEthernet y RDSI.
Este puerto está presente en tarjetas de red, en rosetas de red, o en periférico de comunicaciones, router o un switch. Conector de 8 pines, la combinación de cables a este conector, en función del estándar.
Conexión directa para conectarlo a una roseta, o un periférico de comunicaciones.
Conexión cruzada para conectarlo directamente con otro ordenador.
10.3 Conectores BNC
Esta asociada a los cables de tipo coaxial, y comenzó a utilizarse en radiofrecuencia para pasar a formar parte de redes ethernet
10.4 Conectores de fibra óptica
Es uno de los medios de transmisión más utilizados en la actualidad. Consiste en la agrupación de varios hilos de material transparente, vidrio o plástico, a través de los cuales se trasmiten pulsos de luz que representan la información a enviar. Se pueden transmitir grandes cantidades de datos a largas distancias.
11. Los puertos comunicaciones inalambricas
El puerto Wifi también conocido como IEEE 802.11, por el estándar en el está basado.
La conexión Wifi necesita una antena que se conecta al equipo través de un puerto coaxial de una tarjeta de red o bien puede estar integrada en un dispositivo USB.
La conexión WIFI convencional necesita disponer de un punto intermedio para gestionar su conexión con otro equipo.
11.2 Bluetooth
Bluetooth ofrece la posibilidad de establecer comunicación sin cables a diferentes dispositivos: ratones, teclados, impresoras, teléfonos móviles, etc. Utiliza la comunicación vía radio frecuencia de 2,4 GHz y tiene un alcanze variable, en función a la clase:
Clase 1: hasta 30 m
Clase 2: hasta 10 m
Clase 3: hasta 1 m
No hay un conector específico para este tipo de dispositivo: en portátiles suele estas incluido en la propia placa base, mientras que externamente va integrado en tarjetas PCMCIA o dispositivos USB.
12. Los conectores de alimentación
Conectores para placas AT: Ésta en desuso
Conectores para placas ATX: podemos encontrar diferentes variantes para la alimentación de este tipo de placas.
- ATX 12 V: conexión tipo Molex para placas de factor de forma posteriores.
- ATX 12 V 24p: Es un conector que dispone de 24 pines en dos filas de 12.
Conector Moles 4p: destinado a la fuente de alimentación.
Conectores de audio externos: permiten recibir la señal de audio de dispositivos externos.
13. Los conectores de controladores
Conector IDE 40p: conector hembra de 39 o 40 pines distribuidos en dos filas recubiertos con una carcasa de plástico.
Conector IDE 44p (mini IDE): ordenadores portátiles, pero esta en desuso.
Conector IDE 34p: Orientado a las disqueteras ha caído en desuso.
Conector SATA: existen dos tipos de puertos y conectores de este tipo: en forma de I o en forma de L. Disponen de 7 pines recubiertos por un plástico que les protege.
